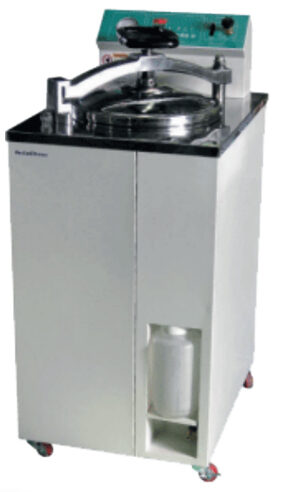

[SPCT series] 촉진 내습성 테스트 챔버

Pressure Cooker Test chamber
촉진 내습성 테스트 챔버
Model: SPCT-Series

FEATURE

SR의 PID제어에 의한 온도 제어 회전 Casters SUS304 타공된 작업 선반 Electric Rod Type or Incoloy Heater Four Arm Locker를 채용한 Door Locking System Low Water Level Humidity Heater Protection 인체 공학적으로 설계된 작업 공간본 기기는 고온에서 반도체 및 각종 몰딩 제품 내부에 수증기 압력을 가하여 제품에 수분의 침투여부를 실험하는 설비로써 Chamber내부가 고압이므로 안전을 위하여 Four Arm Locker를 채용하였다. 모든 온도영역에서 ±0.5℃이내의 높은 온도 안정성을 지니고 있다. 포화형 압력(Pressure) 용기 - 넓은 조내 공간과 높은 제어 정밀도를 자랑한 이조식 구조 포화형 압력용기(Pressure Cooker) 일체형 Packing을 사용하여 일정 압력의 유지 및 기밀이 탁월하다. Auto Water Supply System으로 장시간 안정적으로 사용할 수 있다.(Option)\ 3중 구조의 안전장치로 더욱 안심하고 사용할 수 있도록 설계되었다.Summary : 반도체의 촉진내습성 Test - 고 습도 실험방법은 처음에 40℃ 90% RH부터 시작하여 60℃ 90% RH에서 85℃ 85% RH로 변경되면서 좀 더 가혹한 조건을 가하여 신뢰성을 증진하였다. - 현재에는 85℃ 85% RH의 실험 조건이 일반적으로 되었으며 표준으로 제정되었다. (IEC749, Semiconductor Device Mechanical and Climatic test Method JIS C 7021, Type Designation System for Discrete Semiconductor Device) - 그러나 반도체의 품질이 우수해 지면서 항온/항습 편향 전위실험(THB)을 가지고는 그 실험시간이 오래 걸리게 되어, 실험의 신뢰성을 유지하면서 실험시간을 단축하여야만 하는 단점이 생겼다. - 시간을 단축하기 위해 현재는 Pressure Cooker Test (PCT) 와 Unsaturated Pressure Cooker Test(USPCT)의 두 가지 실험이 국제 표준으로 가속 환경 실험법으로 인식되어 있다.(ICE)



MODEL	SPCT-300	SPCT-350	SPCT-400	SPCT-450
Power	1Ph, 220VAC, 60Hz
Heater	2.4KW	2.4KW	4KW	5KW
Tank size (ø*H/m)	300*650	300*650	400*650	450*650
Exterior size (W*D*H/mm)	460*610*1085	510*655-1080	610*755*1180	660*755*1180
Chamber capacity	45ℓ	65ℓ	80ℓ	100ℓ
Temp. controller	Digital PID-Auto tuning control & alarm timer (99h59m)
Temp. range	Amb. +15°C ~ +135°C/Max.
Test	2.1Kg/㎤ at 130°C
Temp. stability	AO.2°C
Temp. sensor	하단 main temp. control sensor : PT1000Ω
	상단 temp. check sensor : PT1000Ω
Pressure gauge	0~6Kg/cal (Pressures/w 내장용)
Internal material	SUS304
External material	SS41. Double paint & baked
Safety	Over temp. limit & over current relay
	Pressure solenoid valve, 3/8", 1ea
	Safety pressure valve 0~5kg/crl 2ea
Basket	wire mesh type, 2EA
Vent bottle (PP)	2ℓ

* 상기 제품사양 및 특수사양은 협의제작 가능합니다.
