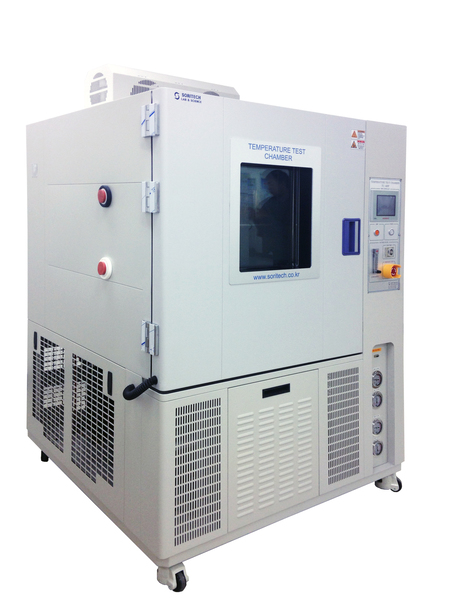

[STC Series] 온도 테스트 챔버

온도 테스트 챔버
TEMPERATURE TEST CHAMBER





용도 USE

- 제품사양 및 디자인은 성능개선이나 품질향상의 이유로 변경될 수 있습니다. - 본 제품은 우주, 항공, 기계, 전기, 전자제품 및 통신관련 제품, 자동차 관련제품의 온도 변화에 따른 측정 대상물의 변화를 실험 할 수 있도록 최적화 된 제품입니다.



특성 FEATURE

- -50°C~+150°C 사이의 어느 온도에서나 빠른 온도조절이 가능합니다. - 고온에서 냉동 시스템 가동으로 빠른 온도 하강이 가능합니다. - Air-Convection fan을 이용하여 Chamber 내부의 온도 분포를 균일하게 하며, 문을 열면 히터와 팬이 멈추어 내 부의 공기가 외부와 빠르게 접촉하는 것을 막아줍니다. - 2중 열처리 및 표면 열선코팅 Viewing Window를 장착하여 성에가 생기지 않아 항상 맑은 시야를 제공하며, 3파 장 형광조명으로 내부의 Sample을 자연색으로 관찰할 수 있다. - LCD Touch Screen Monitor를 사용하여 누구나 쉽게 조작할 수 있으며, 기기의 운전 진행상황을 모니터 화면에 서 그래프로 Ce 볼 수 있습니다. - Computer Interface: RS232 기본적으로 제공 가능, RS485는 Option 제공가능 합니다. - 안전장치로는 가온히터의 과열이 확인되면 경보가 울리며, 사용자의 조치가 없으면 기기의 운전이 자동 중지되며 주 전원이 차단됩니다. - MIN-STD-810F (M502.4) Low Temperature Test 시험조건이 가능합니다.



MODEL	STC-120	STC-150	STC-225	STC-400	STC-800	STC-1000
Power	1Ph/3Ph, 220/380VAC, 50/60HZ
Chamber Size (mn)	W 500	W 500	W 500	W 600	W 1000	W 1000
	D 400	D 500	D 600	D 800	D 800	D 1000
	H 600	H 600	H 750	H 850	H 1000	H 1000
External Size (mm)	W 1040	W 1040	W 1040	W 1140	W 1540	W 1540
	D 950	D 950	D 1100	D 1250	D 1300	D 1180
	H 1550	H 1550	H 1700	H 1820	H 1970	H 1970
Chamber capacity	120ℓ	150ℓ	225ℓ	408ℓ	800ℓ	1800ℓ
Main controller	5.7* Mono touch screen type programmable controller
Temp. Range	-50℃~ +150℃
Temp. Uniformity	±1.0°C ~ ±1.5°C				±1.5°C ~ ±2.0°C
Temp. Heat-up rate	-50℃ +150℃ within 55min.
Temp. Pull-down	+20℃ → -40℃ within 60min.
Temp.sensor	PT100Ω
Heater for temp.	SUS 304 pipe fin type
Air-convection	Sirocco fan & motor
Refrigerator System	Mechanical single-stage system (Air-cooled condenser)
Refrigerator capacity	1.5KW		2.3KW		1.5KW * 2
Internal material	SUS304
External material	SS41 with double painting & baked
Insulation	Polyurethane form & glasswool
Door packing	Silicon rubber
Door viewing window	Three fold vacuum and heater equipped glass
Inner sight lamp	220VAC, 13W, FL.light
Shelves	SUS wire shelf, 3ea
Cable hole	⌀50.1ea (좌측, screw cap 포함)
Safety device	Main current breaker, Over temp.controller Refrigerator & motor overload relay (EOCR) Trouble massage monitoring (Heater/Motor/Refrigerator error)
Caster	Foot master
Option	Recorder (6Point, Yokogawa, SR-1000)

* 제품사양 및 디자인은 성능개선이나 품질향상의 이유로 변경될 수 있습니다.
