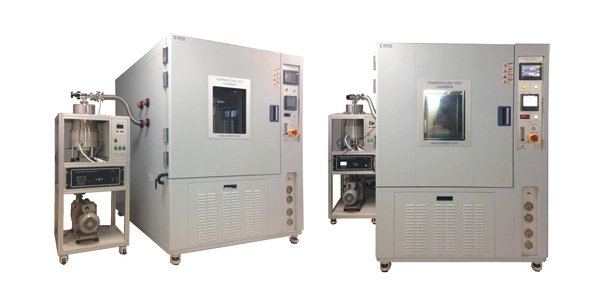

[VTPT-1000P] 열진공테스트챔버

Thermal Vacuum Chamber
열진공 챔버
Model : VTPT-1000P

용도 USE

- 열진공챔버는 우주선 또는 우주환경 시뮬레이션, 항공, 방위산업전방에서 부품단위의 열진공시험 (thermal vacuum, thermal cycle)과 Bake-out에 사용됩니다.



특성 FEATURE

- -50°C ~ +200°C 사이의 어느 온도에서나 온도조절이 가능 - 진공도는 약 5X10^-5 Torr 이하, Turbo Pump의 펌핑 속도는 800ℓ/min이다.



Model	VTPT-1000P-40125
Dimension External size	1540 x 1800 x 2170 (WxDxH/mm)
Dimension Internal size	1000W x 1000D X 1000H/mm
N2 input system	수동 N2 Purge system 0~20ℓ/min
Chamber capacity	1000 Liter
Main controller	LCD 5.7" Color touch screen type programmable controller TH-500-21N 100패턴/1000세그먼트 - RS232C/RS485통신Port (최대1.2km) 온도,습도기록 / 데이터링크 지원/232 통신
Temp. range	-50°C ~ +200°C
Temp. sensor	PT100Ω
Heater for temp.	SUS304 pipe fin type, 6.0KW
Air-convection	SUS Sirocco fan (4"x8") & motor (400W), 2set
Temp. refrigerator	Compressor. 3.0HP unit, Dual Freezing type, 1 set R404A & R23A&290 Air cooled condenser(실외기 형)
Door viewing window	Three fold vacuum and heater equipped glass
Safety device	Main current breaker Over temp. controller Door micro switch Refrigerator & motor overload relay (EOCR) Refrigerator high/low pressure s/w, Trouble screen message.
Hot Plate 304	400WX 450DX 25h/mm 1단
Interval	100mm
Temp. range	-40°C ~ +60°C
Temp. sensor	PT100Ω
Plate Temperature Tank	스텐레스 스틸 304 ⌀300X 300L X2T
Low Vacuum Chamber	500 x 500 x 550 (WxDxH/mm)
Material	SUS304 x 20T
Right Angle Valve	NW40
TurboPump Adaptor	10" CF to NW40
D-sub Connector	4.5" to 25pin
Full Range Gauge	TPG261/PKR251
Turbo Pump System	도달진공도 : 5X10 -5 Torr이하 Pumping Speed: 800 L/sec
Oil Rotary Vacuum Pump	Pumping Speed: 400 L/min Power: 220V, 0.75KW
Vacuum Gauge	Range: 760~ 10-9 Torr
Vacuum pull-Down rate	Range: 760mbar~ 10-3 Torr (2 hour) Range: 760mbar~ 10-4 Torr (3.5 hour) Range: 760mbar~ 10-5 Torr (5 hour)
Vacuum Purge & Vent	Auto N2 Purge System
Turbo Vacuum Pump Chiller

* 제품사양 및 디자인은 성능개선이나 품질향상의 이유로 변경될 수 있습니다.
