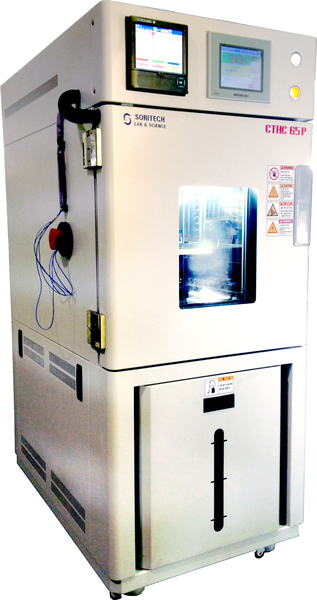

[CTHC (COMPACT) Series] 항온항습기(소형)

TEMPERATURE & HUMIDITY CHAMBER (COMPACT)
항온항습챔버(소형)





용도 USE

- 장소가 협소하거나 일반건물을 연구실로 사용하는 업체에 맞도록 제작되어 운송이 간편하며 사용자의 목적에 따라 보다 효율 적인 공간을 활용할 수 있습니다. - 고성능을 발휘하는 소리테크의 주력상품으로써 비교적 작은 요소 (전기/전자부품, BIO분야 생장조건 등)의 시험에 사용됩니다.



특성 FEATURE

- 항온과 제습을 위한 냉동기와 히터의 작동을 미세하게 조절하여 저온까지 제어영역을 확대시켰습니다. - 고온에서 냉동시스템 가동으로 빠른 온도하강이 가능합니다. - 온도에 따른 가습히터와 제습장치의 운전을 최소화하여 에너지 절감효과가 뛰어납니다. - 기기의 모든 기능을 LCD TOUCH SCREEN TYPE MONITOR(COLOR) WINDOW 방식의 그래픽과 문자로 표시하여 사용자가 쉽게 조작할 수 있습니다. - RS 485 통신을 이용하여 1대의 컴퓨터로 32대의 기기를 한 화면에서 감시, 조절할 수 있습니다. (RS 232 는 1:1 통신, 선택사양) - USB 저장장치 또는 RECORDER로 데이터를 출력 할 수 있습니다. (선택사양) - 전자 온도/습도 센서를 사용하여 -30~150°C까지의 온도환경과 20~95%의 습도환경을 안정적이고 정확하게 조절할 수 있습니다. - DOOR에는 열선코팅 3중 투시창을 설치하여 영하의 온도에서도 성에가 생기지 않아 항상 맑은 시야를 제공하며, 형광램프를 설치하여 CHAMBER 내부를 밝게 비춰줍니다. - 당사 항온항습기 전용의 10l카트리지형 물탱크로 공급수를 공급하여 청결하고 편리하게 관리할 수 있습니다. (직수 여과 FILTER LINE 으로도 교체설치 가능) - 물의 공급시기는 LEVEL센서로 확인하여 물이 부족할 때 자동 공급됩니다. - 내부순환 FAN을 이용하여 공기를 순환시켜서 CHAMVER 내부의 온/습도를 최대한 균일하게 유지시킵니다. - DOOR를 열면 HEATER와 FAN이 정지하여 내부의 공기가 외부와 빠르게 접촉하는 것을 막아줍니다. - 방열응축기에서 발생한 열은 기기의 뒤쪽하단으로 배출하게 되어있습니다. - CHAMBER 내부와 외부의 완전한 차단을 위하여 1-PIECE POLYCARBONATE MOLD를 사용한 구조물로 되어있고, - DOOR는 핸들과 연결된 조임 고정자(VICELOCK TYPE ACTION DOOR CATCH)와 실리콘 출진가스켓을 사용하여 문의 밀폐가 확실합니다. - 각종 안전장치 1) 가온/가습히터의 과열이 확인되면 경보가 울린 후 사용자의 점검이 없으면 기기의 운전이 자동 중지됩니다. 2) 가습용 공급수통의 불이 비어지면 경보가 울리며, 수위조절용 보조탱크의 공급수가 모두 소모되면 경보와 함께 기 기의 운전이 자동 중지됩니다. 3) 누전이 되거나 과전류가 흐르면 기기의 운전이 자동 중지되고 주 전원이 차단됩니다.



SPECIFICATIONS

MODEL	CTHC-65N	CTHC-65P	CTHC-120N	CTHC-120P
Power	1Ph/3Ph, 220VAC,50/60Hz
Chamber Size (mm)	W400 × D400 × H400		W500 × D400 × H600
External Size (mm)	W600 × D880 × H1350		W700 × D880 × H1550
Chamber Capacity	65ℓ		120ℓ
Main Controller	LCD5.7° Color touch screen type programmable controller
Recorder (Option)	6-Point, Yokogawa, SR-10000 or USB 저장장치 or RS232/485 통신장치
Temp. range	-30°C → +150°C	-50°C → +150°C	-30°C → +150°C	-50°C → +150°C
Humidity range	20% ~ 95%
Temp. uniformity	±1.0℃~±1.5℃
Humidity uniformity	±2%~±4%
Temp. heating rate	-30°C → +150°C within 60min	-50°C → +150°C within 60min	-30°C → +150°C within 60min	-50°C → +150°C within 60min
Temp. cooling rate	+100°C → -30°C within 60min	+100°C → -50°C within 60min	+100°C → -30°C within 60min	+100°C → -50°C within 60min
Temp.sensor	PT100Ω
Humidity sensor	Electronic auto-sensor
Heater for temp.	SUS304 pipe fin type, 1.5KW		SUS304 pipe fin type. 2KW
Heater for humidity	SUS304 pipe sheathed type .1.5KW		SUS304 pipe sheathed type. 1.5KW
Air- convection	Sirocco fan & motor
Refrigerator system	1-stage system (Air- cooled condenser)	2-stage system (Air- cooled condenser)	1-stage system (Air- cooled condenser)	2-stage system (Air- cooled condenser)
Refrigerator capacity	0.4KW (R404a)	0.4KW*2 (R404a.R23)	0.4KW (R404a)	0.4KW*2 (R404a.R23)
Internal material	SUS304
External material	SS41 with double painting & baked
Insulation	Polyurethane form & glass wool
Door packing	Silicon rubber
Dppre viewing window	Three fold vacuum and heater equipped glass
Shelves	SUS wire shelf, 2ea
Cable hole	Ø50.1ea (좌)
Safety device	Main current breaker, Over temp. controller Refrigerator & motor overload relay (EOCR) Water shortage and supply alarm Water supplying tank and water level sensor Trouble massage monitoring (Heater/Motor/Refrigerator error)
Water tank	10ℓ or Direct water line (Ø6, 1/4”)
Caster	Adjustable stopper

* 제품사양 및 디자인은 성능개선이나 품질향상의 이유로 변경될 수 있습니다.
