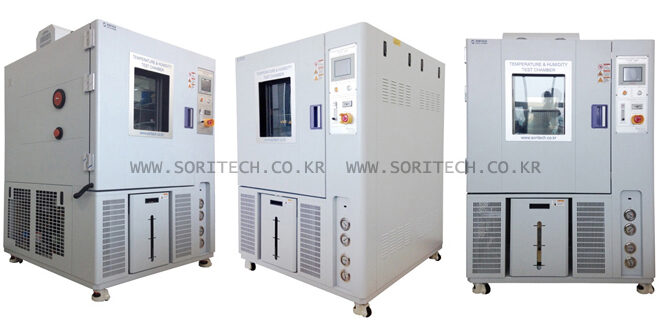

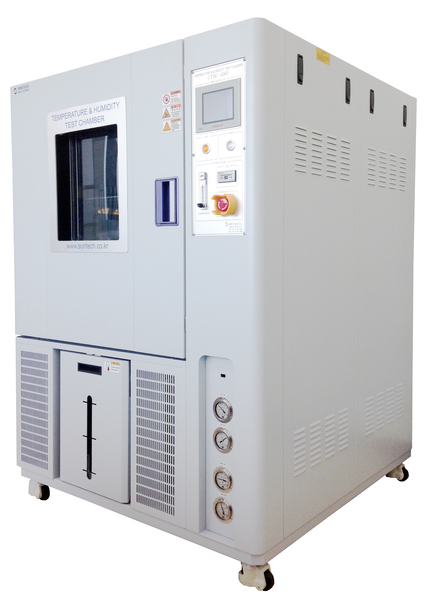

[CTHC Series] 항온항습기

TEMPERATURE & HUMIDITY CHAMBER
항온항습기

용도 USE

- 본 제품은 온도, 습도를 자유롭게 설정하여 각종 환경시험 및 화학제품, 자동화부품, 기계부품, 정밀기기 등의 TEST에 필수적인 장비로서, 내습. 내열, 내구성실험 등 다방면으로 장시간 온/습도 실험이 가능하며, 온/습도 시험성적을 RECORDER(OPTION)로 출력할 수 있는 제품입니다.



특성 FEATURE

- 항온과 제습을 위한 냉동기와 히터의 작동을 미세하게 조절하여 저온까지 제어영역을 확대시켰습니다. - 온도에 따른 가습히터와 제습장치의 운전을 최소화하여 에너지 절감효과가 뛰어납니다. - 기기의 모든 기능을 컬러 LCD 터치스크린 모니터 WINDOW 방식의 그래픽과 문자로 표시하여 사용자가 쉽게 조작할 수 있습니다. - RS232 통신을 이용하여 1대의 컴퓨터로 16대의 기기를 한 화면에서 감시, 조절 할 수 있습니다. - RECORDER로 데이터를 출력 할 수 있습니다.(선택사양) - 전자 온도/습도 센서를 사용하여 -70°C~150°C까지의 온도환경과 20%~98%의 습도 환경을 안정적이고 정확하게 조절할 수 있습니다. - DOOR에는 열선코팅 3층 투시창을 설치하여 영하의 온도에서도 성에가 생기지 않아 항상 맑은 시야를 제공하며, 형광램프를 설치하여 CHAMBER 내부를 밝게 비춰줍니다. - 당사 항온항습기 전용의 15L 카트리지형 물탱크로 공급수를 공급하여 청결하고 편리하게 관리할 수 있습니다. (직수 여과 FILTER LINE으로도 교체설치 가능) - 불의 공급 시기는 LEVEL 센서로 확인하여 물이 부족할 때 자동 공급됩니다. - 내부순환 FAN를 이용하여 공기를 순환시켜서 CHAMBER 내부의 온도/습도를 최대한 균일하게 유지시킵니다. - DOOR를 열면 HEATER와 FAN이 정지하여 내부의 공기가 외부와 빠르게 접촉하는 것을 막아줍니다. - 방열응축기에서 발생한 열은 기기의 뒤쪽 하단으로 배출하게 되어있습니다. - CHAMBER 내부와 외부의 완전한 차단을 위하여 1-PIECE POLYCARBONATE MOLD를 사용한 구조물로 되어있고, DOOR는 핸들과 연결된 조임 - 고정자(VICELOCK TYPE ACTION DOOR CATCH)와 실리콘 충진 가스켓을 사용하여 문의 밀폐가 확실합니다. - 각종 안전장치 1) 가온/가습히터의 과열이 확인되면 경보가 울린 후 사용자의 점검이 없으면 기기의 운전이 자동 중지됩니다. 2) 가습용 공급수통의 물이 비워지면 경보가 울리며, 수위조절용 보조탱크의 공급수가 모두 소모되면 경보와 함께 기기의 운전이 자동 중지됩니다. 3) 누전이 되거나 과전류가 흐르면 기기의 운전이 자동 중지되고 주 전원이 차단됩니다.



MODEL	CTHC-120P	CTHC-150P	CTHC-180P	CTHC-225P	CTHC-300P	CTHC-400P	CTHC-800P	CTHC-1000P
Chamber Size	W 500	W 500	W 500	W 500	W 600	W 600	W 1000	W 1000
	D 400	D 500	D 600	D 600	D 630	D 800	D 800	D 1000
	H 600	H 600	H 600	H 750	H 800	H 850	H 1000	H 1000
External Size	W 1040	W 1040	W 1040	W 1040	W 1140	W 1140	W 1540	W 1540
	D780	D 880	D 980	D 980	D 1010	D 1180	D 1180	D 1380
	H 1550	H 1550	H 1550	H 1700	H 1770	H 1820	H 1970	H 1970
Chamber Capacity	120ℓ	150ℓ	180ℓ	225ℓ	302ℓ	408ℓ	800ℓ	1000ℓ
Power	3Ph,220V or380V,50/60Hz
Main Controller	LCD 5.7 color touch screen type programmable controller or USB 저장장치 or RS232/485 통신장치
Recorder (Option)	6-Point, Yokogawa, SR-10000
Temp. range	-40°C ~ +150%
Humidity range	20 ~ 98%rh
Temp. Uniformity	±1.0℃ ~ ±1.5℃
Humidity. Uniformity	±3% ~ ±5%
Temp.heat-up rate	-40°C → +150°C within 55min
Temp.pull-down rate	+20% → -40°C within 60min
Temp. sensor	PT100Ω
Humidity sensor	Electronic auto sensor
Heater for temp.	SUS304 pipe fin type
Heater for humidity.	SUS304 pipe sheathed type
Refrigerator system	Mechanical single-stage system (Air-cooled condenser)
Air- convection	Sirocco fan & motor
Refrigerator system	1.5KW			2.3KW			1.5KW * 2
Internal material	SUS304
External material	SS41 with double painting & baked
Insulation	Polyurethane form & glasswool
Door packing	Silicon rubber
Door viewing window	Three fold vacuum and heater equipped glass
Inner sight lamp	220VAC, 13W. FL.light
Shelves	SUS wire shelf, 2ea
Cable hole	⌀50.1ea (좌)				Зеа		4ea
Safety device	Main current breaker Over temp. controller & motor overload relay (EOCR) Water shortage and supply alarm Water supplying tank and water level sensor Trouble massage monitoring (Heater/Motor/Refrigerator/Water supply error)
Water tank	15ℓ						15ℓ * 2
Caster	Foot master

* 제품사양 및 디자인은 성능개선이나 품질향상의 이유로 변경될 수 있습니다.
